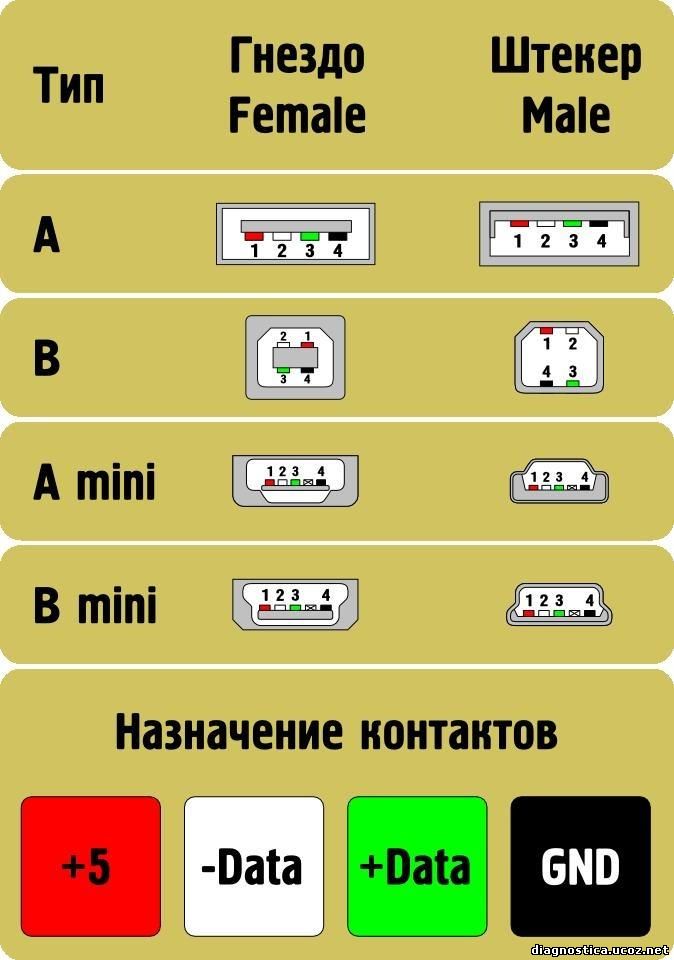

Как видно из первой взятой из поисковика картинки, все просто до безобразия! Итак, нам нужно задействовать 1 и 4 контакты разъема: на 1 подать стабилизированные 5 вольт, а 4 закомутировать на массу. Где взять стабилизированные 5В в автомобиле? Для этого нам потребуется линейный стабилизатор напряжения LM7805 и пара-тройка емкостей к нему, а именно: два малоёмких керамических конденсатора на вход и выход стабилизатора для сглаживания высокочастотных помех и желательно — электролитический конденсатор не очень большой емкости на вход для сглаживания низкочастотных помех, которые в автомобильной бортовой сети — далеко не редкость.

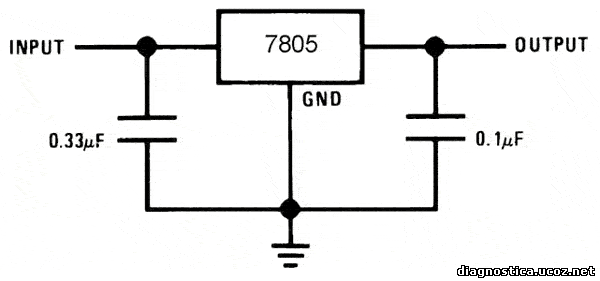

Как видно из картинки, стабилизатор — радиодеталь трехногая, имеет вход, выход и массу. Собираем все это дело и вешаем на вход электролит.

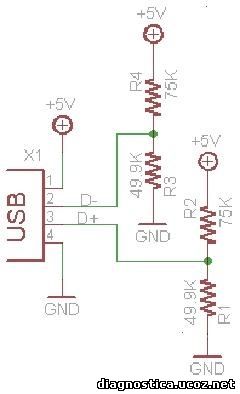

В принципе, на этом можно было и ограничиться, но Влад где-то на просторах интернета поднял схему для зарядки популярных ныне mp3-плееров I-Pod. Как оказалось, продукция фирмы Apple слегка более капризна и требует особых условий, а именно: поднятия напряжения на Data-ножках USB (2 и 3) до 2В, что будет представлять собой управляющий сигнал зарядки для устройства I-Pod. Реализуется это подключением двух этих ног к стабилизированным 5В через резисторы определенных номиналов. Меньше слов, схема скажет намного больше, лаконичнее и быстрее:

— линейный стабилизатор напряжения LM7805;

— керамический конденсатор 0,1мкФ — х2;

— электролитический конденсатор 470мкФ, 16В;

— резистор 75КОм — х2;

— резистор 51КОм (ближайший к 49,9) — х2;

— двухразъемный USB-интерфейс;

— кусочек алюминиевой пластинки для использования в качестве радиатора для стабилизатора, который имеет обыкновение весьма сильно нагреваться в процессе работы;

— кусок тэрмоусадки нужного диаметра.
